地埋3PE防腐鋼管作為一種高效的地下管道防護材料，其抗腐蝕性能在工業應用中備受關注。本文結合材料科學原理與實際工程案例，從結構設計、性能優勢及實際應用效果三個維度，深入分析其抗腐蝕機制及行業價值。

一、三層復合結構的協同抗腐蝕機制

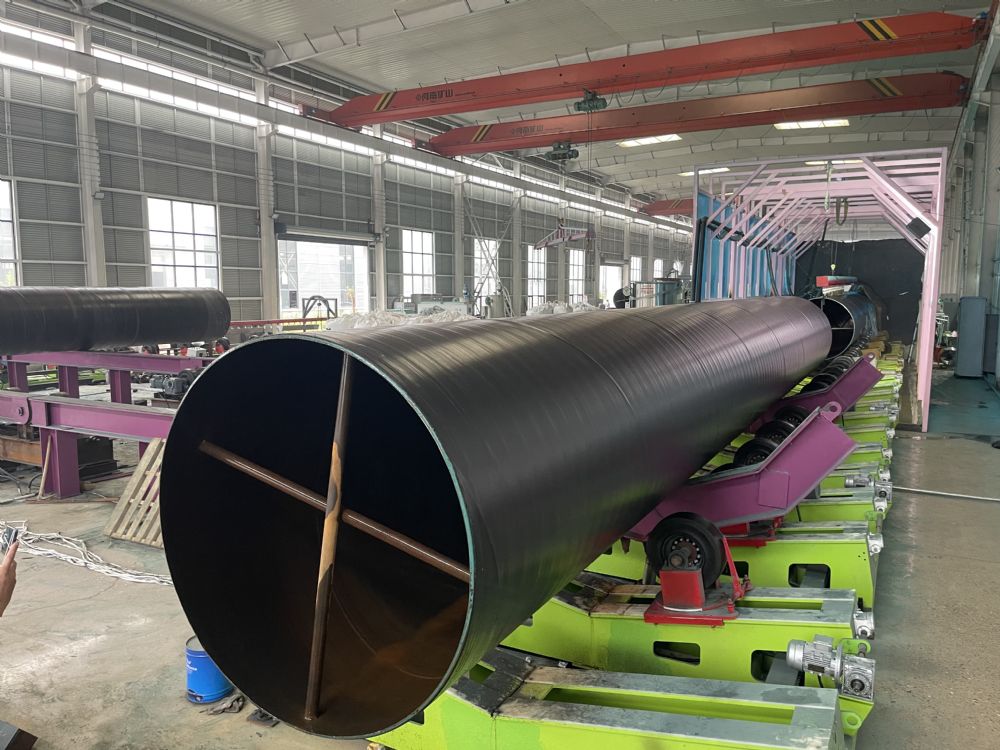

地埋3PE防腐鋼管的核心技術在于其三層復合涂層結構（環氧粉末層+膠粘劑層+聚乙烯層），這種設計實現了不同材料的優勢互補：

1. 底層環氧粉末：通過靜電噴涂工藝形成80-100μm的連續膜層，與鋼管表面直接化學鍵合，具有極強的附著力和抗陰極剝離能力。環氧樹脂的致密結構可有效隔絕水分、氧氣及酸堿介質滲透，實驗數據顯示其耐化學腐蝕性比傳統涂層提升40%以上。

2. 中間膠粘劑層：采用乙烯基共聚物，通過極性官能團與環氧層形成氫鍵結合，同時非極性部分與聚乙烯層產生分子間作用力，形成穩定的界面過渡。該層有效緩沖了鋼管與聚乙烯層因溫差形變產生的應力，防止涂層開裂。

3. 外層聚乙烯（PE）：厚度達2.5-3.7mm的高密度聚乙烯，提供機械防護和阻隔功能。其閉孔率高達92%，吸水率低于0.01%，在酸堿土壤、微生物環境及植物根系穿透場景下仍保持穩定，抗沖擊強度達傳統涂層的3倍。

二、性能優勢的量化對比

相較于傳統防腐技術（如單層環氧、2PE或瀝青涂層），3PE防腐鋼管展現出顯著優勢：

1. 耐環境腐蝕：在pH值3-11的土壤中，3PE涂層可保持50年無明顯腐蝕，而普通涂層僅能維持10-15年。例如，在含氯離子濃度2000ppm的鹽堿地帶，3PE管道的年腐蝕速率小于0.01mm，僅為裸鋼管的1/200。

2. 機械性能提升：聚乙烯層抗劃傷能力達25N/mm²，可承受運輸及回填過程中石塊沖擊；斷裂伸長率超500%，適應凍土區±60℃溫差形變而不開裂。

3. 經濟效益顯著：雖然初期成本比普通涂層高30%-40%，但全生命周期維護成本降低70%。以某天然氣管道項目為例，采用3PE防腐后，30年運維費用節省超2億元。

三、應用場景的適應性分析

3PE防腐鋼管在復雜工況下的表現驗證了其技術可靠性：

1. 高濕度環境：在南方地下水位較高的區域，傳統鋼管3-5年即出現點蝕，而3PE管道在廣東某輸水工程中連續使用12年未發生滲漏，表面電阻值仍保持10¹²Ω·m以上。

2. 化學污染區：某化工廠區地下管道穿越含硫酸鹽土壤（SO₄²⁻濃度1500mg/kg），采用3PE防腐后，經8年監測僅檢測到0.2mm均勻腐蝕，遠低于2.5mm的安全閾值。

3. 極寒地帶：在東北凍土區，-45℃低溫環境下，PE層仍保持韌性，抗沖擊功達50J，成功解決傳統涂層脆裂難題。

四、技術局限與改進方向

盡管3PE防腐技術表現卓越，仍存在改進空間：

1. 成本制約：原材料及工藝要求較高，導致單價較普通鋼管增加50元/平米。建議通過規模化生產及膠粘劑配方優化（如引入納米改性材料）降低成本。

2. 補口工藝復雜：現場焊接后補口處易成薄弱點，需采用輻射交聯聚乙烯補傷片配合熱收縮帶雙重防護，增加15%施工耗時。未來可研發自修復涂層技術提升效率。

3. 環保升級需求：現有生產工藝中環氧粉末固化需高溫加熱，能耗較高。行業正在探索紫外光固化環氧樹脂技術，預計可降低能耗30%并減少VOCs排放。

五、總結

地埋3PE防腐鋼管通過三層結構的科學配伍，實現了抗腐蝕性能的突破性提升，成為地下管網的優選方案。隨著材料改性技術和智能涂裝工藝的發展，其應用范圍將進一步擴展至深海管道、氫能源輸送等新興領域，為全球基礎設施的耐久性保障提供關鍵技術支撐。
