引言：管道防腐領域的革命性突破

在長輸油氣管道工程領域，三層聚乙烯（3PE）防腐技術自1995年引入我國以來，已逐步取代傳統單層防腐結構，成為埋地鋼質管道的首選防護方案。本文結合筆者參與的西氣東輸三線工程實踐，從微觀結構、工藝特征到實際應用三個維度，深入剖析這一防腐體系的技術奧秘。

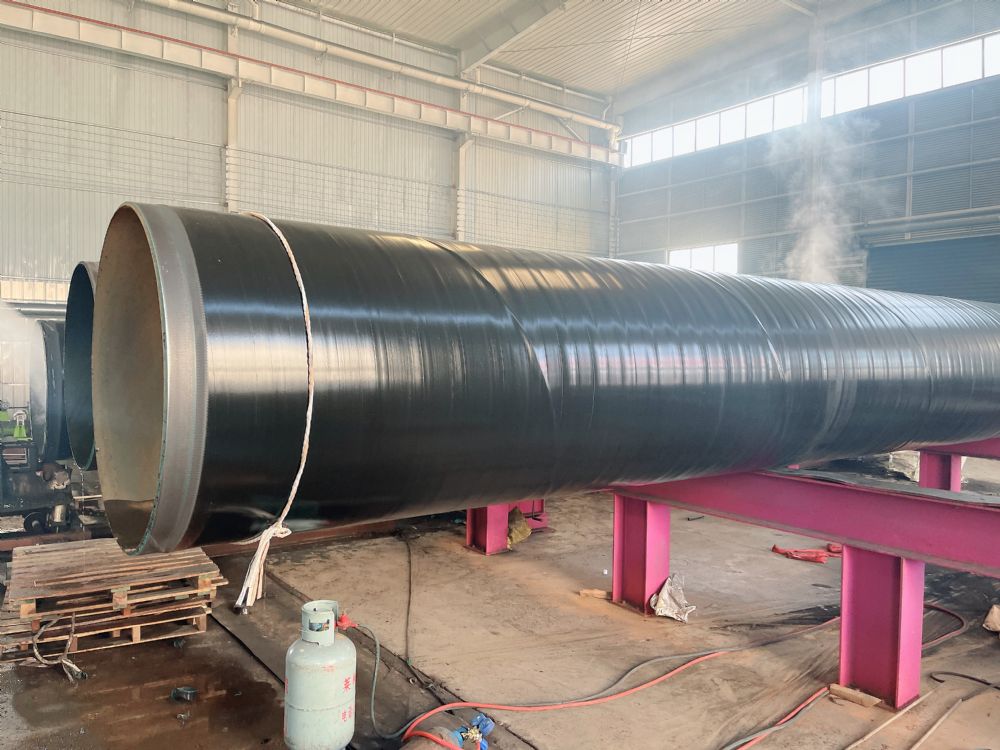

一、3PE防腐結構的"三明治"構造解析

1.1 環氧粉末底層：金屬界面的化學鍵合

• 厚度控制：60-120μm的噴涂厚度實現分子級覆蓋

• 附著力機制：羧基與金屬表面形成配位化學鍵

• 缺陷自愈性：案例顯示1mm²以下破損可自主鈍化

1.2 共聚物粘結層：分子層面的界面融合

• 材料特性：馬來酸酐接枝聚乙烯（MAH-g-PE）的特殊結構

• 流變學表現：190℃時熔融指數控制在5-8g/10min

• 界面滲透深度：達環氧粉末層厚度的30%-40%

1.3 聚乙烯面層：物理屏障的立體防護

• 抗沖擊性能：23℃下≥10kJ/m²（GB/T23257標準）

• 水汽滲透率：<0.1g/(m²·d)（ASTM E96測試）

• 紫外線穩定性：添加2.5%炭黑的抗老化配方

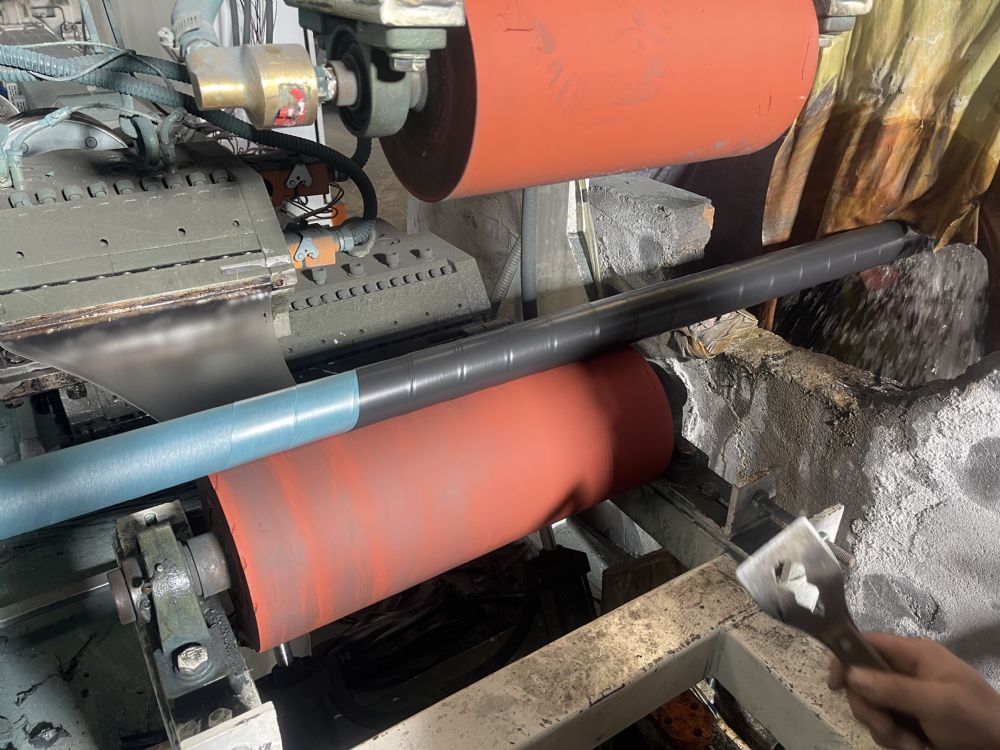

二、工藝參數對防護性能的影響

2.1 表面處理的關鍵作用

• 噴砂等級需達到Sa2.5級（ISO 8501-1）

• 錨紋深度40-100μm的優化區間

• 案例對比：某項目粗糙度不足導致附著力下降37%

2.2 溫度曲線的精準控制

• 鋼管預熱溫度：200-220℃的黃金區間

• 環氧固化窗口：180-240℃/30-90s的工藝參數

• 共聚物活化溫度：實測190℃時粘結強度最佳

2.3 冷卻工藝的隱藏價值

• 梯度冷卻速率控制：>15℃/min的初始冷卻速度

• 結晶度影響：緩冷工藝使聚乙烯結晶度提升12%

• 應力消除：分段冷卻減少界面熱應力45%

三、應用場景的適配性分析

3.1 不同腐蝕環境的應對策略

3.2 特殊工況下的性能表現

• 陰極保護兼容性：-1.5V至-3.5V電位區間無剝離

• 土壤應力測試：在0.5%應變范圍內保持完整性

• 第三方破壞試驗：抗尖銳物體穿透力達200N

四、質量控制的五大關鍵點

1. 界面結合力檢測：采用90°剝離法，要求≥70N/cm

2. 電火花檢漏：檢測電壓計算公式：V=784√δ（δ為涂層厚度mm）

3. 陰極剝離試驗：28天剝離半徑≤8mm（SY/T0413標準）

4. 抗彎曲性能：DN1200管徑彎曲至3°無開裂

5. 長期老化評估：2000h氙燈老化后拉伸強度保持率≥85%

五、技術局限與發展趨勢

5.1 現有技術瓶頸

• 高溫工況限制：持續80℃以上環境出現蠕變現象

• 機械損傷修復：現場補口合格率僅92%

• 環保壓力：熔融擠出工藝能耗達35kWh/t

5.2 技術升級方向

• 納米改性技術：添加2%納米SiO₂提升耐溫性15℃

• 智能涂層系統：植入光纖傳感器實現在線監測

• 綠色制造工藝：開發生物基聚乙烯材料

結語：防腐技術的系統化思維

三層聚乙烯防腐體系的價值不僅在于材料組合，更在于其系統化的防護理念。未來發展方向應聚焦于全生命周期管理，將材料科學、施工工藝、智能監測深度融合，構建從生產到報廢的完整防護鏈條。建議相關企業在采用該技術時，建立基于大數據的環境適應性模型，實現防腐方案的精準定制。
